Pour les XML j'ai commandé sur kaidomain, j'ai pris un modèle avec déflecteur lisse (SMO) et un "granuleu".
http://kaidomain.com/product/details.S009944
http://kaidomain.com/product/details.S009853
Il y en a plusieurs comme ça à vendre sur le site il faut fouiller un peu ^^. Je crois qu'il y a différentes couleurs et puissances d'éclairage annoncées aussi.
La différence étant qu'il y en a une dont l'éclairage est plus diffus (modèle "granuleu").
Les circuits permettent une alimentation de 3 à 18V.
Pour l'interrupteur il faut de ce type la:
http://www.electronique-diffusion.fr/product_info.php?cPath=244_385_387&products_id=11512
ou en d'autre marques mais prévoir le petit capuchon pour l'étanchéité (il faut appeler pour vérifier le stock et la compatibilité):
http://www.electronique-diffusion.fr/product_info.php?cPath=244_385_6192&products_id=92240
ou
http://www.electronique-diffusion.fr/product_info.php?cPath=244_385_386&products_id=10581
Pour le montage un oncle bricoleur ma beaucoup aidé.

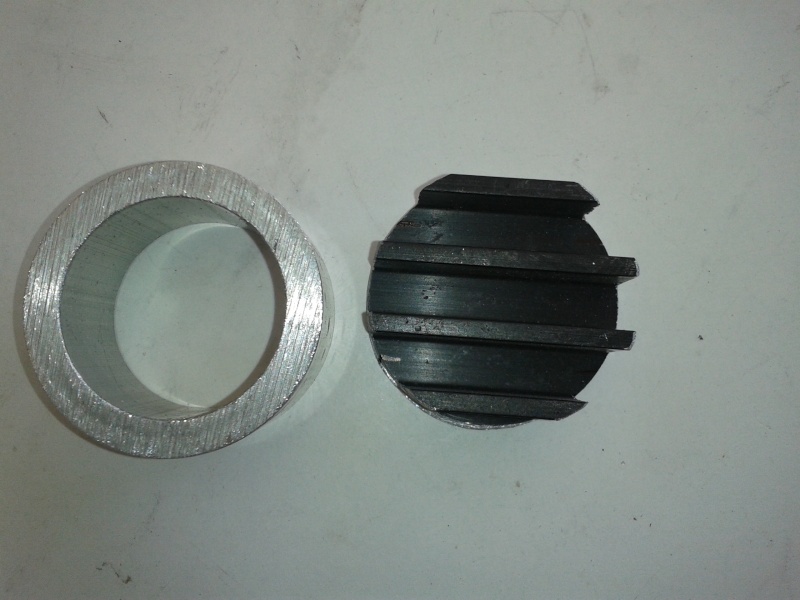

J'ai utilisé un tube en alu (de la longueur du déflecteur) et un dissipateur que j'ai coupé en rond du diamètre du tube:

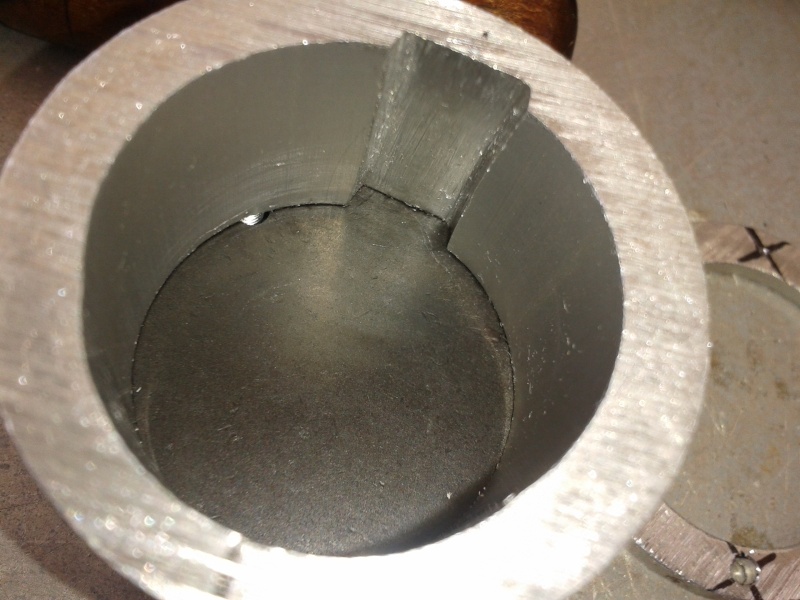

J'ai taillé une fente dans le tube pour glisser le circuit électronique. L'objectif étant de dissiper au mieux la chaleur, on voulait coller la LED sur le dissipateur. Donc on a démonter le montage de la LED = séparation du circuit, LED, déflecteur et support de circuit. la base du déflecteur a été limée pour être de l'épaisseur de la LED.

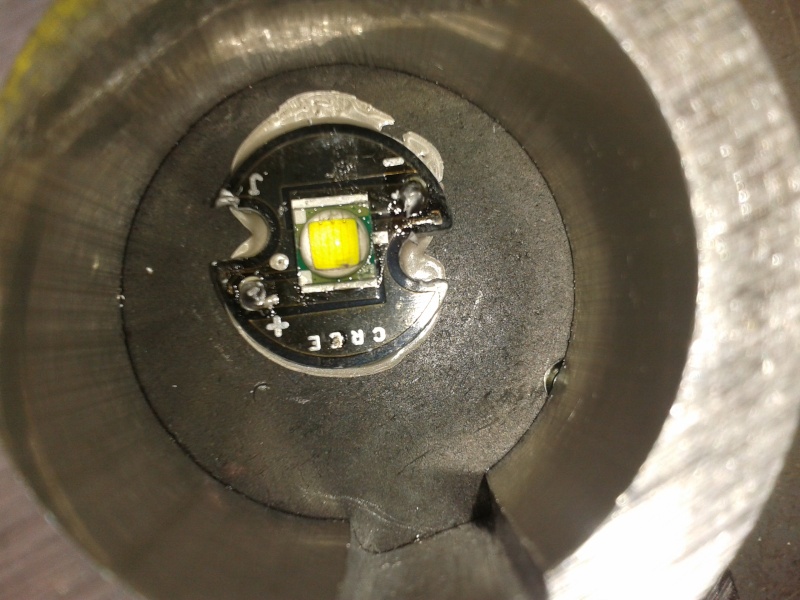

Il faut bien centrer la LED dans le dissipateur c'est pour ça que la colle a un peu bavée. C'est de la colle pour les processeurs d'ordi (type silver artic)
Il y a eu quelques ratés dans le perçage du dissipateur^^.
Le montage est à peu prêt comme ça:
Voici un aperçu des pièces utilisées:

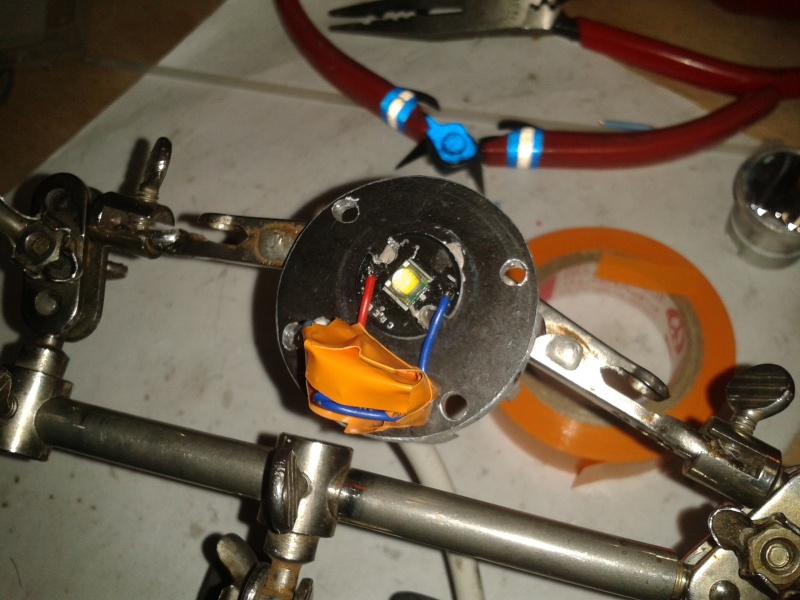

Ensuite on a percé le dissipateur arrière pour passer un câble jusqu’à un interrupteur, un fusible et la batterie. Ce cable est à souder sur le circuit de la LED. On a mis de la glue pour maintenir le câble côté dissipateur et aussi pour l'étanchéité.
L'étanchéité de chaque soudure est faite avec de la colle à chaud et de la gaine thermo, chauffée lorsque la colle est encore molle.

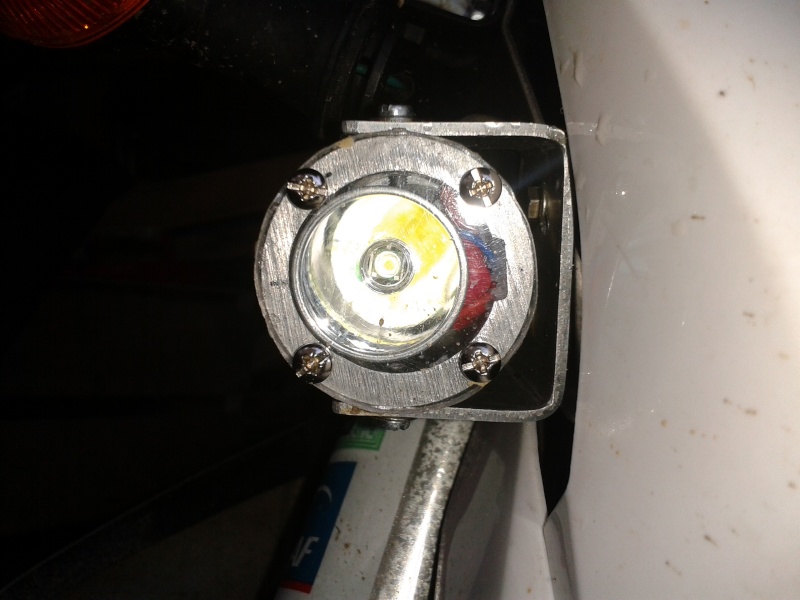

On a découpé du plexiglass pour la protection à l'avant. Etanchéité avec du silicone
L'interrupteur est vissé sur une plaque d'alu elle même vissée à une vis du rétroviseur côté gauche. Une plaque avec 2 trous simplement.
On a bouché les trous au silicone.
Aucun problème d'étanchéité pour l'instant.
On a prévu des connecteurs jack en mono sur le fils pour pouvoir retirer les lampes et les utiliser avec des accu pour le vélo, ou pour bricoler (il n'y a qu'a dévisser les lampes du support en deux secondes)

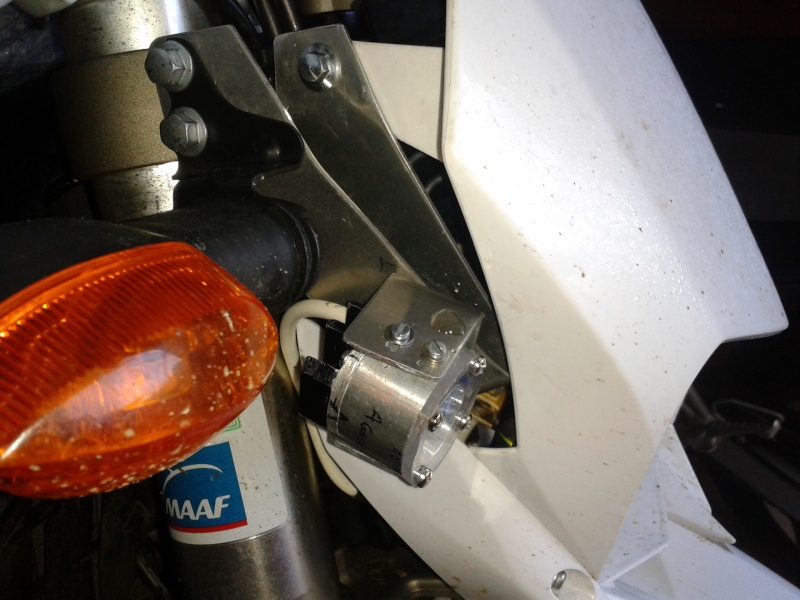

Pour la fixation, on a utilisé une bande d'aluminium de 2mm d'épaisseur pliée en forme du "U" venant se visser diamétralement sur la lampe.
Il est bien de prévu des trous oblong en arc de cercle pour le réglage de la lampe.

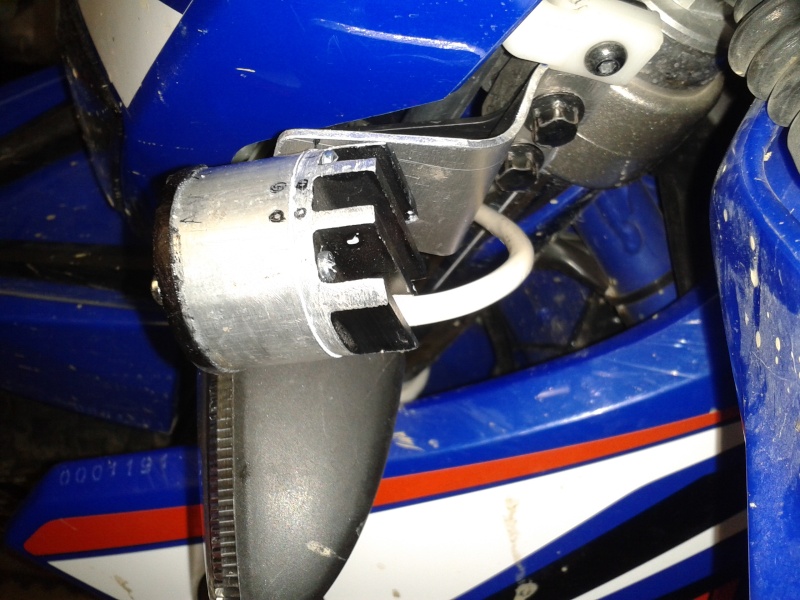

Ce support en forme de "U" est fixé sur une plaque d'alu pliée et fixée entre les vis de serrage du té de fourche, et la fixation du support du cligno:
Il restera les découpes des contours du support des cligno et de la plaque phare à réaliser.
La aussi il faut penser aux trous oblongs sur la plaque de la moto pour régler verticalement la lampe.
Le résultat est très satisfaisant en complément de mon éclairage d'origine (ampoule H4).
Ampoule H4 d'origine, en feux de croisement:
Eclairage d'origine + 2 LED (on ne se rend ps bien compte en réalité sur la photo^^ mais ça envoi
):

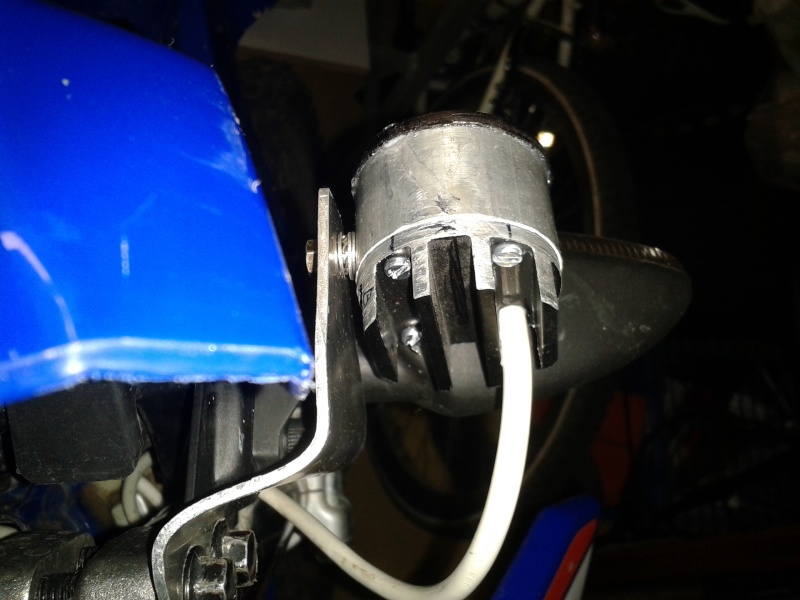

Sinon pour un collègue nous avons fait un autre type de support, plus simple. La plaque étant fixée sur les vis du té de fourche et pliée pour passer sur le côté de la plaque phare. La il n'y a qu'une vis qui maintient le support de la lampe.
pour le coup le plexi a été colorié au marqueur noir pour ne pas éblouir le pilote.
Il ne restera que quelques retouches, nettoyage et peinture pour mon pote.
