Réparation d'une fixation de protège mains en aluminium

A l'achat de moto, la fixation du protège en aluminiun était cassé.

J'ai donc décidé de le réparé. Pour cela, un oncle m'a fournit une barre en aluminium pleine qu'il a fallu bien travailler pour remplacer la pièce défectueuse.

Voici la pièce brisée à côté de la barre. Aucune dimension ne correspond, ni la longueur, ni la largeur, ni l'épaisseur.







Etape 1: perçage des trous, taraudage puis vérification





Etape 2: Création d'une pièce martyr
Pour éviter de tailler le tube dans tous les côtés, on a décidé de se placer le maximum au bord de la piècece pour créer le trou de passgae du guidon. Seulement, le centre du trou à créer se situe sur l'arrête. On a donc viser une pièce en aluminium pas trop épaisse (pour l'évacuation des copeaux du perçage), pour pouvoir pointer le centre du trou à créer.





(bon ok c'est un peu tordu )


Etape 3: Découpe des contours
Pour venir s'encastrer dans le protège mains, la pièce à besoin d'être retaillée. Merci à la scie sauteuse pour ce boulot (avec lame pour l'aluminium bien sur).







Etape 4: Diminution de l'épaisseur
La pièce est trop épaisse pour se loger dans son emplacement du protège mains.

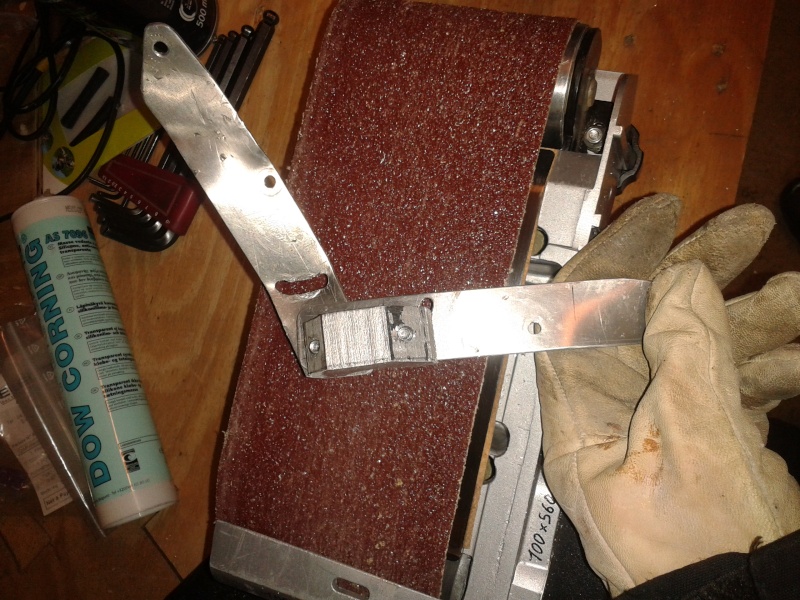

Avec l'aide de deux morceaux d'aluminium qui traînaient, on a créer des poignées de fixation pour le passage à la ponceuse à bande. Elles permettent de mieux maintenir la pièce et de propager la chaleur.


Il ne reste qu'a percer et tarauder la vis de maintien du plastic du protège mains, et tarauder.

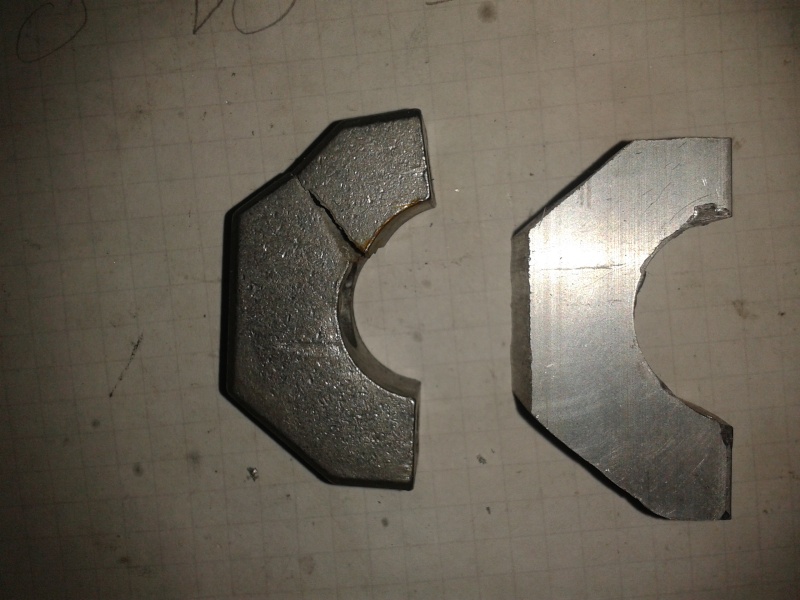

Voila le résultat final:


Avec cette fixation "taillée dans la masse", le protège mains peut de nouveau jouer son rôle. Cette pièce est aussi plus solide que celle d'origine (qui était en "fonte" d'aluminium).
Pour le montage, j'ai intercalé de la chambre à air de vélo entre le guidon et la fixation du protège mains pour éviter les rayures et mieux maintenir le protège mains. J'en ai profité pour graisser le filetage des vis.

Après réflexion, il vaut mieux percer le passage du guidon en premier lieu, surtout si comme moi, vous n'êtes pas super précis .

Cela pourra peut-être en aider d'autres.

Beau travail, mais tu aurais pû souder deux plaques lateralement.
Cela aurait été moins joli par contre .

ou acheter le kit de fixation.......
vu le temps passer dessus, mais si non bon travail, mais tu aurai pu faire le trou au millieu de plaque, et t'en avait deux a la fois, si la plaque d'alu le permet.......

tu sait- roma y a des <> qui veulent rouler a moindre frais

je me tape un paquet de bricolage comme çà pour maintenir ma ville Husky en vie ,des fois on a pas le choix

je sais que ta mis des donc c'etait pour rire

beau boulot m'sieur oliver

ta de la chance d'avoir un bon fourniseur de matiere sinon j'te dit pas si tu doit payer un alu plein comme celui la

nitrousoxyde a écrit:

tu sait- roma y a des <> qui veulent rouler a moindre frais

je me tape un paquet de bricolage comme çà pour maintenir ma ville Husky en vie ,des fois on a pas le choix

je sais que ta mis des donc c'etait pour rire

beau boulot m'sieur oliver

ta de la chance d'avoir un bon fourniseur de matiere sinon j'te dit pas si tu doit payer un alu plein comme celui la

j'ai pas dit le contraire......

j'aime beaucoup ce type de réparation, des photos, des etapes, des idées, c'est tres sympa de partager!

lolo (le badrais) a écrit:

j'aime beaucoup ce type de réparation, des photos, des etapes, des idées, c'est tres sympa de partager!

je savais bien que tu aimais les romans photos, petite coquine !!

tu veut que je t'en fasse un façon nitrous ?

ben si tu veux, mais on va encore voir le de genfy! ou alors concentre toi sur les épluchures de pomme!

Merci ça fait plaisir de voir que je genre de post plait aux forumeurs!
Oui un grand merci a mon oncle pour la matière et le temps passé à me conseiller et à m'aider.


Pour le perçage du trou du guidon, on ne s'est pas mis vers le centre de la matière pour éviter de devoir tailler la pièce dans tous les sens et elle n'est pas suffisamment large pour en faire deux d'un coup. Puis il y a avait n bout d'alu dans la poubelle donc falait le finir jusqu'au bout, pas de gaspillage


J'aime bien bricoler des trucs comme ça. C'est sur que c'est quasiment une demi journée de boulot mais il faut bien s'occuper pendant les vacances quand la copine révise pour les partiels de la rentrée.


Pour info : notre prochain projet est la création d'un lève moto à partir d'un bureau d'écolier (on récupère la matière ou on peut ).
On a déjà bossé sur les plans à partir de notre expérience et de ce qui a déjà été vu sur le net. Ce sera un système à bascule et normalement pliable pour l'encombrement. Je vais apprendre souder à l'arc. Trop cool le tonton!
Par contre ce n'est pas pour tout de suite!

Beau boulot !
