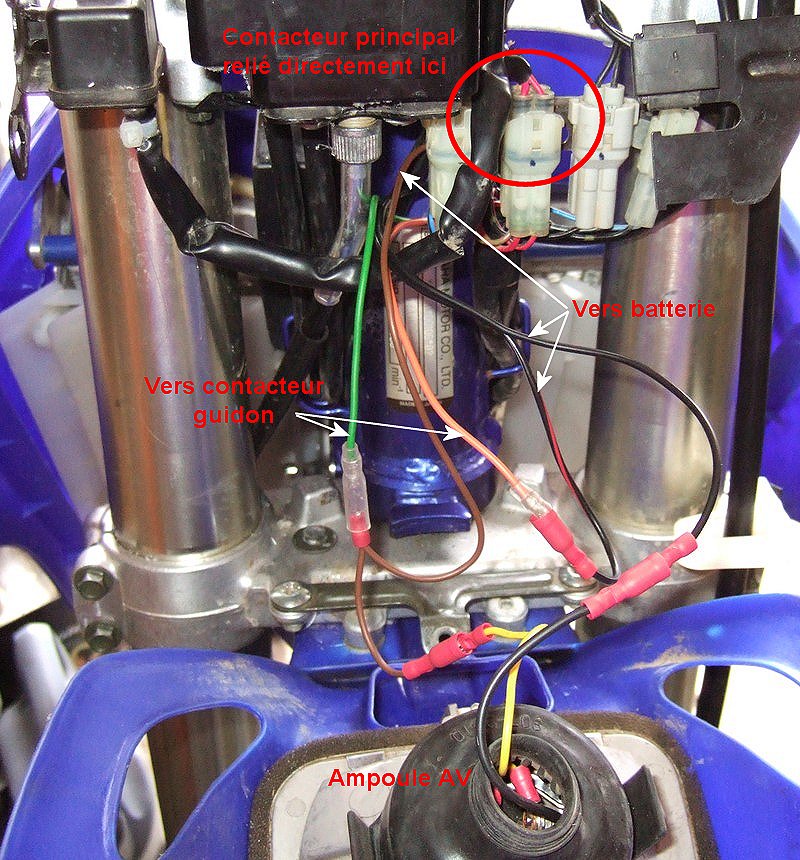

| Quelques photos pour ilustrer la simplification du faisceau électrique de ma Yam - 250 WRF 2003, 2004 ... certainement valable pour les autres modèles cadre acier. Tout d'abord, pourquoi simplifier ? ... ça marche pas bien avec le faisceau d'origine ? ... bein si, pas de vrai problème de ce coté là, mais : - Le commodo d'éclairage d'origine n'est pas débrochable... si on le doit le changer en cas de casse, il faut couper et raccorder dans le faisceau. - Le gros paquet de fils laisse peu de place pour une plaque phare adaptable (particulièrement celle du "kit light" de Yam) - Il faut bien faire attention au passage du faisceau à gauche de la colonne de direction si on ne veut pas qu'il se coupe avec le temps. - Le raccordement à l'arrière d'une bavette enduro montée sur un GB type YZF oblige aussi à récupérer une partie du connecteur sur le GB d'origine Mon objectif était de conserver le faisceau d'origine + plaque phare + GB arrière intacts pour "le cas où" et facile à rebrancher !!! Donc, création d'un faisceau ultra basique avec juste un contacteur ON/OFF pour allumer le feu de croisement et les leds du feu AR - Avantage/inconvénient, l'éclairage se fait directement sur la batterie, donc si on cale on ne se retrouve pas dans le noir... mais si on oublie le contacteur sur ON, on vide la batterie (va falloir que je change mes habitudes). - Le feu stop fonctionne dans tous les cas dès qu'on utilise la pédale Etape n°1 :Démontage du faisceau "éclairage + clignotants + contacteur frein" Etape n°2 :Schéma du circuit simplifié : Etape n°3 :Câblage Le contacteur principal se connecte dirrectement sur la prise libérée (voir photo). Le commodo ON/OFF est déconnectable et peut donc être changé simplement. ![Simplification faisceau 250 WRF 0210](https://i.servimg.com/u/f65/10/05/44/17/0210.jpg) On retrouve le tout à câbler au niveau de la batterie : (il reste une place de libre sur le connecteur principal pour récupérer un +) ![Simplification faisceau 250 WRF 0310](https://i.servimg.com/u/f65/10/05/44/17/0310.jpg) Les branchement effectués : ![Simplification faisceau 250 WRF 0410](https://i.servimg.com/u/f65/10/05/44/17/0410.jpg) Les fils rangés : ![Simplification faisceau 250 WRF 0510](https://i.servimg.com/u/f65/10/05/44/17/0510.jpg) _________________ GA ZO BU MEU * (devise Shadok) * La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !
Gilles
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
orion300 Modérateur
![Modérateur Modérateur](https://2img.net/i/itest/ranks/stars/stars8.gif)
![orion300](https://2img.net/u/3412/22/57/62/avatars/3400-78.jpg)
Date d'inscription : 12/09/2009 Age : 32 Moto : gasgas 300 ec 22' Région / département : 73 + beaujolais Nombre de messages : 9815
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
lolo (le badrais) Born to be Wild
![Born to be Wild Born to be Wild](https://2img.net/i/itest/ranks/ut/ut11.gif)
![lolo (le badrais)](https://2img.net/u/3412/22/57/62/avatars/5408-0.jpg)
Date d'inscription : 10/10/2010 Age : 43 Moto : 1290 superduke Région / département : mdl Nombre de messages : 12607
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 13.03.11 6:48 | |
| et super detaillé! ![merci](/users/3412/22/57/62/smiles/merci.gif) même les ![boulay](/users/3412/22/57/62/smiles/perso_bo.gif) vont s'en sortir! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
vibram Bon bec
![Bon bec Bon bec](https://2img.net/i/itest/ranks/default/default4.gif)
![vibram](https://2img.net/u/3412/22/57/62/avatars/5546-65.jpg)
Date d'inscription : 30/10/2010 Age : 35 Moto : en velo Région / département : 74 genevois Nombre de messages : 446
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 13.03.11 10:36 | |
| merci beaucoup !! à voir si c est pareil pour les 2009 mais j'avoue que je me sens pas de me lancer la dedans ![Simplification faisceau 250 WRF Perso_bo](https://2img.net/u/3412/22/57/62/smiles/perso_bo.gif) |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Geraud Pourrisseur de Limace
![Pourrisseur de Limace Pourrisseur de Limace](https://2img.net/i/itest/ranks/stars/stars1.gif)
![Geraud](https://2img.net/u/3412/22/57/62/avatars/1095-8.jpg)
Date d'inscription : 28/01/2007 Age : 41 Moto : 125 TM, 250 CRF Région / département : 74; 15 Nombre de messages : 4434
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 13.03.11 11:56 | |
| Cool ce sujet ![clin d'oeil](/users/3412/22/57/62/smiles/clin.gif) Si on pouvait en avoir plus souvent comme celui-ci! J'ai simplifié celui de mon Harley il y a pas longtemps, j'ai bien quifé |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
gilles Administrateur
![Administrateur Administrateur](https://2img.net/i/itest/ranks/stars/stars10.gif)
![gilles](https://2img.net/u/3412/22/57/62/avatars/568-41.gif)
Date d'inscription : 30/04/2006 Age : 63 Moto : KTM Six Days 250 EXC-F 2016 Région / département : Pommiers Nombre de messages : 23878
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 13.03.11 21:29 | |
| _________________ GA ZO BU MEU * (devise Shadok) * La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !
Gilles
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
vibram Bon bec
![Bon bec Bon bec](https://2img.net/i/itest/ranks/default/default4.gif)
![vibram](https://2img.net/u/3412/22/57/62/avatars/5546-65.jpg)
Date d'inscription : 30/10/2010 Age : 35 Moto : en velo Région / département : 74 genevois Nombre de messages : 446
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 13.03.11 21:39 | |
| ah oken effet j'suis bien en cadre alu donc pas pour moi !enfin pas de ta maniere quoi ! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
wecmanolo Pourrisseur de Limace
![Pourrisseur de Limace Pourrisseur de Limace](https://2img.net/i/itest/ranks/stars/stars1.gif)
![wecmanolo](https://2img.net/u/3412/22/57/62/avatars/1542-4.jpg)
Date d'inscription : 01/10/2007 Age : 58 Moto : liberdade và et nc700s Région / département : 71 Nombre de messages : 4980
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 6:49 | |
| gilles etanche bien tes connexions defois que tu vienne rouler un jour chez moi |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
gilles Administrateur
![Administrateur Administrateur](https://2img.net/i/itest/ranks/stars/stars10.gif)
![gilles](https://2img.net/u/3412/22/57/62/avatars/568-41.gif)
Date d'inscription : 30/04/2006 Age : 63 Moto : KTM Six Days 250 EXC-F 2016 Région / département : Pommiers Nombre de messages : 23878
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 7:53 | |
| - wecman71 a écrit:
- gilles etanche bien tes connexions defois que tu vienne rouler un jour chez moi
Moi, j'aime pô rouler sous la pluie !!! _________________ GA ZO BU MEU * (devise Shadok) * La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !
Gilles
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
nitrousoxyde L'ex nouveau baron ... rouge !!
![L'ex nouveau baron ... rouge !! L'ex nouveau baron ... rouge !!](https://2img.net/i/itest/ranks/stars/stars15.gif)
![nitrousoxyde](https://2img.net/u/3412/22/57/62/avatars/2238-65.gif)
Date d'inscription : 29/07/2008 Age : 56 Moto : Koehler-Escoffier 1920 au protoxyde d'azote Région / département : Misère en Isere Nombre de messages : 36885
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 11:20 | |
| - wecman71 a écrit:
- gilles etanche bien tes connexions defois que tu vienne rouler un jour chez moi
- gilles a écrit:
- wecman71 a écrit:
- gilles etanche bien tes connexions defois que tu vienne rouler un jour chez moi
Moi, j'aime pô rouler sous la pluie !!! bonne initiative Gilles ,çà peu aider des potos par contre si je peu me permetre (et non pas me faire metre , on sait jamais si huskidou passe par là ![mdr](/users/3412/22/57/62/smiles/mdr.gif) ) mon experience de mecanicien mon fait renoncé a ces cosses gainée a sertir ,surtout sur les parties tres exposées a l'humidité, elles finissent par pourrir et cassées.Pour ma part je sertis des cosse couleur bronze ,je complete par une soudure a l'etain ;puis gaine themoretractable autour. je sais c'est plus long ,un peu plus couteux souvent en automobile les pannes d'ordre electrique sont des problemes de connectiques du a des montages pas etanche (oxydation ...mauvais contact) enfin bref c'est sympa ce topic j'y avait pensé quand j'ai refait le moulin de la z, mais c'est vraiment trop long |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Chris 07/69 Jaspineur
![Jaspineur Jaspineur](https://2img.net/i/itest/ranks/default/default4.gif)
Date d'inscription : 21/10/2007 Age : 45 Moto : sherco 2.5 i 13 Région / département : saint peray 07 Nombre de messages : 337
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
benjigasgas Maître bûcheron
![Maître bûcheron Maître bûcheron](https://2img.net/i/itest/ranks/stars/stars1.gif)
![benjigasgas](https://2img.net/u/3412/22/57/62/avatars/3085-94.jpg)
Date d'inscription : 19/05/2009 Age : 43 Moto : 250 crfe Région / département : 26 DROME Nombre de messages : 1543
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 18:35 | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
dom1 Phraseur
![Phraseur Phraseur](https://2img.net/i/itest/ranks/default/default2.gif)
![dom1](https://2img.net/u/3412/22/57/62/avatars/3838-55.jpg)
Date d'inscription : 30/11/2009 Age : 71 Moto : 350 KTM Région / département : franche comté Nombre de messages : 47
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 18:37 | |
| [quote="Chris 07/69"]Bonne présentation, tu peux faire la même sur les modèles YAM à partir de 2007, çà m'intéresse depuis peu [/qu dans google tu tape; Préparation 250WRF 2008 - AMIS - Médicalisation des courses de Motoote] |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
GENFY 2005 Spirit
![2005 Spirit 2005 Spirit](https://2img.net/i/itest/ranks/sword/sword14.gif)
![GENFY](https://2img.net/u/3412/22/57/62/avatars/1054-85.jpg)
Date d'inscription : 05/01/2007 Age : 56 Moto : TM Racing 144 EN Région / département : R/A Nombre de messages : 5901
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
nitrousoxyde L'ex nouveau baron ... rouge !!
![L'ex nouveau baron ... rouge !! L'ex nouveau baron ... rouge !!](https://2img.net/i/itest/ranks/stars/stars15.gif)
![nitrousoxyde](https://2img.net/u/3412/22/57/62/avatars/2238-65.gif)
Date d'inscription : 29/07/2008 Age : 56 Moto : Koehler-Escoffier 1920 au protoxyde d'azote Région / département : Misère en Isere Nombre de messages : 36885
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 19:08 | |
| - GENFY74 a écrit:
- nitrousoxyde a écrit:
- Pour ma part je sertis des cosse couleur bronze ,je complète par une soudure a l'étain ;puis gaine themorétractable autour.
pour ma part j'utilise aussi ce type de connexion pour pouvoir déconnecter rapidement certains morceaux du faisceau , c'est pratique , étanche , indestructible et ça existe de une à six broches
![Simplification faisceau 250 WRF 330x330connecteuretanch](https://2img.net/r/ihimizer/img43/4162/330x330connecteuretanch.jpg)
a oui !! çà c'est le top genfy d'ailleurs quand on montais encore les clim en option ,les fournisseurs les plus sérieux fournissait tous les connecteurs multibroches pour refaire le faisceau |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
gilles Administrateur
![Administrateur Administrateur](https://2img.net/i/itest/ranks/stars/stars10.gif)
![gilles](https://2img.net/u/3412/22/57/62/avatars/568-41.gif)
Date d'inscription : 30/04/2006 Age : 63 Moto : KTM Six Days 250 EXC-F 2016 Région / département : Pommiers Nombre de messages : 23878
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 19:12 | |
| _________________ GA ZO BU MEU * (devise Shadok) * La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !
Gilles
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
GENFY 2005 Spirit
![2005 Spirit 2005 Spirit](https://2img.net/i/itest/ranks/sword/sword14.gif)
![GENFY](https://2img.net/u/3412/22/57/62/avatars/1054-85.jpg)
Date d'inscription : 05/01/2007 Age : 56 Moto : TM Racing 144 EN Région / département : R/A Nombre de messages : 5901
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 14.03.11 22:55 | |
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Geraud Pourrisseur de Limace
![Pourrisseur de Limace Pourrisseur de Limace](https://2img.net/i/itest/ranks/stars/stars1.gif)
![Geraud](https://2img.net/u/3412/22/57/62/avatars/1095-8.jpg)
Date d'inscription : 28/01/2007 Age : 41 Moto : 125 TM, 250 CRF Région / département : 74; 15 Nombre de messages : 4434
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 15.03.11 16:45 | |
| Va falloir que j'en trouve pour mon projet chopper, si tu as une adresse pour les trouver vers Annecy je suis preneur! |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
fred27 Pourrisseur de Limace
![Pourrisseur de Limace Pourrisseur de Limace](https://2img.net/i/itest/ranks/stars/stars1.gif)
![fred27](https://2img.net/u/3412/22/57/62/avatars/3056-82.jpg)
Date d'inscription : 08/05/2009 Age : 58 Moto : exc 300 Région / département : beaujoland Nombre de messages : 3288
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 15.03.11 20:24 | |
| équipement électrique et électronique: radiospare |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
gilles Administrateur
![Administrateur Administrateur](https://2img.net/i/itest/ranks/stars/stars10.gif)
![gilles](https://2img.net/u/3412/22/57/62/avatars/568-41.gif)
Date d'inscription : 30/04/2006 Age : 63 Moto : KTM Six Days 250 EXC-F 2016 Région / département : Pommiers Nombre de messages : 23878
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: Re: Simplification faisceau 250 WRF 15.03.11 20:38 | |
| - fred27 a écrit:
- équipement électrique et électronique: radiospare
je croyais qu'ils ne vendaient qu'au pros ... mais il y a bien un site pour les particuliers : http://www.rs-particuliers.com/ _________________ GA ZO BU MEU * (devise Shadok) * La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !
Gilles
|
|
![Aller en bas](https://2img.net/i/empty.gif) | |
motomoto Discret
![Discret Discret](https://2img.net/i/itest/ranks/default/default1.gif)
Date d'inscription : 08/04/2012 Age : 63 Moto : 250WRF Région / département : 42 Nombre de messages : 1
![Simplification faisceau 250 WRF Empty](https://2img.net/i/empty.gif) | Sujet: RE Schema 08.04.12 11:25 | |
| Bonjour à tous,
Super explications et descriptions.
Qqn aurait-il le schema electrique de la 250 WFR 2004 complet (avec clignos) car le schema sur le site de Yamaha correspond au manuel mais pas de clignos !!! j'essaye de me repérer mais sans les couleurs de fils c'est galère
En fait je voudrais remettre provisoirement les clignos, sur un faisceau qui a été simplifié mais comodo resté en place.
Quand je branche la centrale cligno sur la grosse cosse 3 broches 2contacts (sans les clignos car pas encore la connectique adhoc) c'est mes feu AV et AR qui se mettent à clignoter rapidement !!!
Merci pour vos réponses
|
|
