[Outillage] Mesure de précison - Alésage

Salut les terreux !

Vu que le moulin de ma vieille Katéhème est sur le billard ... je risque fort de changer le piston et les segments. (sous les bons conseils des membres de ce forum !)

Avec quel outil vous mesurez un alésage de cylindre ?

Je ne voudrais pas me ruiner dans un outils à plusieurs centaines d'euros, alors j'ai trouvé ça :
http://www.machine-dro.co.uk/50-to-160mm-dial-bore-gauge.html

Est-ce que ça vous semble jouable ?

Qui utilise quoi ? Comment vous faites dans ce cas ?



D'avance : merci !!!

je laisse les dieux de la mecanique t'expiliquer

une boite de mécanique pourra te mesurer sa pour pas grand chose au 3 touches ou à la colonne de mesure et sa t'évitera d'acheter quelconque appareil de mesure

Tu vas chez ton concess il va te le mesurer par contre prend le piston chez lui.
Donnant donnant.
Pour un neophyte c est tres complexe a mesurer et le matos coute chere.

Pas top je trouve le 3 touches, surtout sur de petits alésage.

Le subito ou comparateur d'alésage reste le top pour mesurer un cylindre...mais en plus il faut une boite de cale étalon pour calibrer ton micrométre qui va te permettre d'étalonner ton subito au 0 de ton alésage.

Donc ça fait beaucoup de matos a acheter..et si tu veux de bon matos genre Mitutoyo(j'ai acheter un coffret complet de cette marque d'occaz en tres bon état déjà 200€...en neuf c'est x4 pour le même coffret) c'est pas le même prix que le lien que tu nous a donné (chinoiserie)...

bilan si tu t'en sers que tres rarement tu trouves une boutique de méca générale dans ton coin et avec une tite quille de je sais pas quoi ça devrait s'arranger

optalix a écrit:

Tu vas chez ton concess il va te le mesurer par contre prend le piston chez lui.
Donnant donnant.
Pour un neophyte c est tres complexe a mesurer et le matos coute chere.

+1, tu vas chez le concess et tu lui prends le piston il te le fera sans soucis. Perso j'ai souvent fait comme ça.

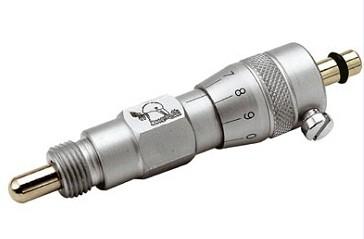

Sinon le problème du 3 touches c'est que tu ne verras pas l'ovalisation. Quand je faisais un peu de métrologie, j'aimais bien utilisé la jauge micrométrique (ou encore mieux la tridim" ):

la meilleur solution pour avoir une cote ou tout le monde trouvera pareil et qui permet de bien voir l'ovalisation reste la colonne de mesure

même si c'est sur qu'un trois touche bien étalonné suffit largement

le meilleur moyen de controle d'un cylindre : la procédure c'est de mesurer le bas de la jupe du piston( à environ 10 mm ) à 90° de l'axe avec un mirometre ( palmer ), le bloquer en position lors de la mesure ensuite étalonner le subito voir le lien :http://www.machine-dro.co.uk/50-to-160mm-dial-bore-gauge.html
entre les touches du palmer , ainsi on fait une mesure comparative qui nous donne le jeu entre le piston et le cylindre , c'est cette valeur qui est importante
on voit aussi l'ovalisation , la conicité.
Mais, pour faire tout ça avec des résultats parlants il faut une bonne expérience de ces appareils.J'ai ce matériel chez moi.


Dans les ateliers de mécanique de précision il y a des machines à mesurer 3D, avec ça on obtient toutes valeurs recherchées

N'ALAIN a écrit:

T@Z01 a écrit:

Pas top je trouve le 3 touches, surtout sur de petits alésage.

Le subito ou comparateur d'alésage reste le top pour mesurer un cylindre...mais en plus il faut une boite de cale étalon pour calibrer ton micrométre qui va te permettre d'étalonner ton subito au 0 de ton alésage.

Donc ça fait beaucoup de matos a acheter..et si tu veux de bon matos genre Mitutoyo(j'ai acheter un coffret complet de cette marque d'occaz en tres bon état déjà 200€...en neuf c'est x4 pour le même coffret) c'est pas le même prix que le lien que tu nous a donné (chinoiserie)...

bilan si tu t'en sers que tres rarement tu trouves une boutique de méca générale dans ton coin et avec une tite quille de je sais pas quoi ça devrait s'arranger

oulala une boite de cale etalon pour etalonner un micrometre inter ...on fait pas le meme metier

Et je te ferais même pas usiné ne serait ce qu' une paire d'entretoise de roue si tu étalonne un subito avec un micrométre inter

Sans rancune Alain

un fight de "metrologiqueur"

et avec un bon chibre çà mesure l'ovalisation ?!parce que moi je peu mesuré j'usqu'a 67mm de diametre

d'allleur on m'apelle la cale étalon dans mon village

bon c'etait pour detendre

dire que j'ai le comparateur dans le garage mais pas les cales étalon

T'en fait un beau de chibre...67mm??? T'es content de ta greffe???

Pas de soucis Nitrous ya pas de "fight" ou tendage de string

Je soupçonne N'alain d'avoir ,volontairement , mal interprété mes propos puisque moi ce n'est pas mon métier et lui si donc il sait bien que l'on peut étalonner un micrométre, exter donc, avec des cales étalons je lui renvoyais juste la vanne...que je n'avais pas mal pris d'ailleurs

Ou alors je m'étais vraiment mal exprimé mais pour moi ça coulait de source

perso j irai voir une boite de mecanique generale,ca prend 1 minute a controler un diametre avec un alesometre,dommage que tu sois trop loin!!!

yadazi42 a écrit:

T@Z01 a écrit:

N'ALAIN a écrit:

T@Z01 a écrit:

Pas top je trouve le 3 touches, surtout sur de petits alésage.

Le subito ou comparateur d'alésage reste le top pour mesurer un cylindre...mais en plus il faut une boite de cale étalon pour calibrer ton micrométre qui va te permettre d'étalonner ton subito au 0 de ton alésage.

Donc ça fait beaucoup de matos a acheter..et si tu veux de bon matos genre Mitutoyo(j'ai acheter un coffret complet de cette marque d'occaz en tres bon état déjà 200€...en neuf c'est x4 pour le même coffret) c'est pas le même prix que le lien que tu nous a donné (chinoiserie)...

bilan si tu t'en sers que tres rarement tu trouves une boutique de méca générale dans ton coin et avec une tite quille de je sais pas quoi ça devrait s'arranger

oulala une boite de cale etalon pour etalonner un micrometre inter ...on fait pas le meme metier

Et je te ferais même pas usiné ne serait ce qu' une paire d'entretoise de roue si tu étalonne un subito avec un micrométre inter

Sans rancune Alain

Je vois que tu es un spécialiste , bon! on n'à pas la meme vision des choses , c'est peut etre plus noble d'usiner des pièces d'avions! mais il faut pas me prendre pour le dernier des mécanos , je fais bien plus que des entretoises, mes amis pourait d'en parler !

Je confirme que le subito permet de mieux visualiser le défaut d'ovalisation que les 3 points ( c'est mathématique , le 3 points moyenne le défaut !)

je ne te t'addressais pas les messages c'etais a taz que je parlais
quand aux entretoises ce n'est pas non plus moi qui en parle
donc ne t'en prend pas a moi nous avons exactement la meme maniere de voir les chose sauf
que je dis pour un novice entre le 3 touches et le subito il n'y a pas photo
et pour infos des entretoises et des bagues on n'en fait des milliers par jour sauf quelles sont au micron
le fait de dire que l'on usine des pieces d'avion est en relation avec les moyens de controle que l'on utilise
et il est evident que l'on a des moyens pour controler l'ovalisation qui sont plus pointus que le subito

mais tu as raison j'aurai mieux fait de me taire je n'y connais rien en mecanique
désolé la prochaine fois je m'abstiendrais de donner des conseils

par contre pour la rancune desolé moi ca comme,ce a venir
comme quoi je n'arrive pas a me trouver des qualités

quand 2 chefs d'atelier du 42 parle de mécanique général
gilles et alain les mêmes responsabilités dans 2 ateliers différents qui fabriquent des pièces différentes
faudrait que l'on puisse se retrouver pour rouler car pas loin l'un de l'autre en +
balancer une date sur la journée complète que l'on puisse digérer le trop plein

Je crois qu'au fil des message une sorte d'imbroglio s'installe, juste pour clarifier apres se sera baché pour moi.

Désolé pour ta rancune Alain..je suis bien loin de n'avoir que des qualités, si tant est que l'on puisse aussi m'en trouver, mais j'ai juste pris ta vanne au second dégré ( si l'on considère que ça en était une? ou alors tu te foutais "gentillement" de ma pomme auquel cas je en suis pas rancunier par contre me faire passer un imbéciles... ), et juste de te renvoyer la balle avec le même humour et sans remettre en cause les qualités professionnelesl de quicquonque

Bref, j'usine pas de pièces au micron à longueur avec mon vieux tout de 1942 et ma fraiseuse qui a 25ans d'age( c'est pas mon métier juste suivi le cursus scolaire) mais par contre j'ai déjà tres modestement remonté quelques moteurs 2temps sans pour autant les prendre dans les gencives sur la béquille.

Apres si il faut s'abstenir de tout commentaires et conseils quand des vilo sont montés aux marteaux, des jeux pris au pied à coulisse quand ils sont pris, des écrous de primaire ou de rotor serré à la clé à chocs ça me dérange pas ça fera marcher le commerce et je n'ai rien démonter ou prouver.

Bon réveillon a tous ..et toujours sans rancune...mais j'ai plein d'autres défauts

c'est la fête au village !!!! la la lla la la !!!

N'ALAIN a écrit:

et pour infos des entretoises et des bagues on n'en fait des milliers par jour sauf quelles sont au micron
le fait de dire que l'on usine des pieces d'avion

c'est pas chez vs qu'on cherche un Directeur Commercial via cabinet ??

hm450 a écrit:

N'ALAIN a écrit:

et pour infos des entretoises et des bagues on n'en fait des milliers par jour sauf quelles sont au micron
le fait de dire que l'on usine des pieces d'avion

c'est pas chez vs qu'on cherche un Directeur Commercial via cabinet ??

en mp hm
